2CS02

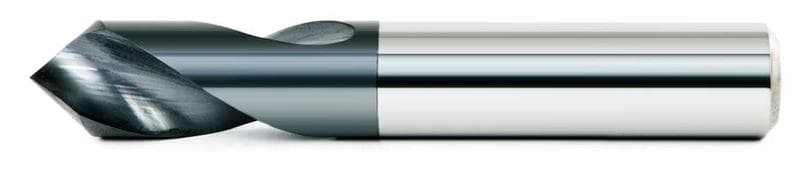

Цельное твердосплавное центровочное сверло, 90°, 120° и 142°. средняя, длинная и сверхдлинная серии.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
- s Суперсплавы и титан (жаропрочные сплавы)
Возможное применение
- n1 Сплавы на основе алюминия
- n3 Сплавы на основе меди
- h1.1 Закаленная сталь
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма режущей части
- конус
Зубья
- 2 зуба, постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
30°
Единицы измерения — мм

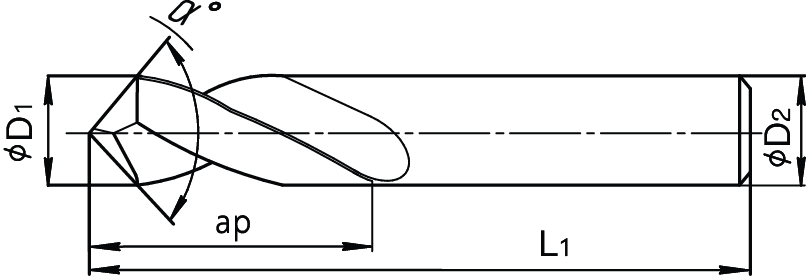

| Обозначение | α° | D1 | D2 | L1 | ap | Форма |
|---|---|---|---|---|---|---|
| 2CS02D030X50V... | 90/120/142 | 3 | 3 | 50 | 12 | B |
| 2CS02D040X50V... | 90/120/142 | 4 | 4 | 50 | 12 | B |
| 2CS02D050X50V... | 90/120/142 | 5 | 5 | 50 | 16 | B |
| 2CS02D060X60V... | 90/120/142 | 6 | 6 | 60 | 17 | B |
| 2CS02D080X63V... | 90/120/142 | 8 | 8 | 63 | 23 | B |
| 2CS02D100X72V... | 90/120/142 | 10 | 10 | 72 | 26 | B |
| 2CS02D120X73V... | 90/120/142 | 12 | 12 | 73 | 25 | B |
| 2CS02D140X83V... | 90/120/142 | 14 | 14 | 83 | 26 | B |
| 2CS02D160X92V... | 90/120/142 | 16 | 16 | 92 | 28 | B |
| 2CS02D200X104V... | 90/120/142 | 20 | 20 | 104 | 35 | B |
