6RP02

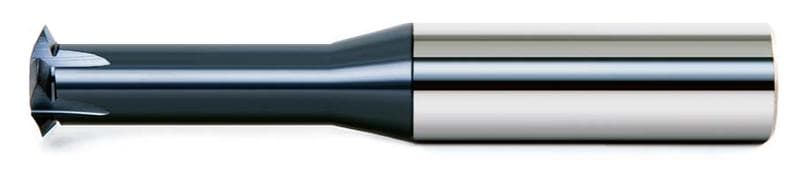

Цельная твердосплавная резьбовая фреза неполного профиля, для внутренних и внешних резьб M (ISO) и UN, угол профиля 60°. Рекомендуется применять с патронами повышенной точности.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
- s Суперсплавы и титан (жаропрочные сплавы)
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма режущей части
- Т-образная режущая часть
Единицы измерения — мм
| Обозначение | Шаг | Резьба | D1 | D2 | L1 | L2 | Z |
|---|---|---|---|---|---|---|---|
| 6RP02D012X50N4H4P0,35 | 0,2-0,35 | М1,6-М1,8 | 1,2 | 4 | 50 | 4 | 2 |
| 6RP02D012X50N4H6P0,35 | 0,2-0,35 | М1,6-М1,8 | 1,2 | 6 | 50 | 4 | 2 |
| 6RP02D0152X50N5H4P0,45 | 0,25-0,45 | М2-М2,5 | 1,52 | 4 | 50 | 5 | 3 |
| 6RP02D0152X50N5H6P0,45 | 0,25-0,45 | М2-М2,5 | 1,52 | 6 | 50 | 5 | 3 |
| 6RP02D0195X50N6,5H4P0,6 | 0,35-0,6 | М2,5-М3,5 | 1,95 | 4 | 50 | 6,5 | 3 |
| 6RP02D0195X50N6,5H6P0,6 | 0,35-0,6 | М2,5-М3,5 | 1,95 | 6 | 50 | 6,5 | 3 |
| 6RP02D0278X50N10H4P0,8 | 0,5-0,8 | М3,5-М5 | 2,78 | 4 | 50 | 10 | 3 |
| 6RP02D0278X60N13H6P0,8 | 0,5-0,8 | М3,5-М5 | 2,78 | 6 | 60 | 13 | 3 |
| 6RP02D040X60N12H6P1,0 | 0,5-1,0 | М5-М7 | 4 | 6 | 60 | 12 | 4 |
| 6RP02D040X60N18H6P1,0 | 0,5-1,0 | М5-М7 | 4 | 6 | 60 | 18 | 4 |
| 6RP02D047X60N15H6P1,25 | 0,5-1,25 | М5,5-М9 | 4,7 | 6 | 60 | 15 | 4 |
| 6RP02D047X60N21H6P1,25 | 0,5-1,25 | М5,5-М9 | 4,7 | 6 | 60 | 21 | 4 |
| 6RP02D059X60N18P1,25 | 0,5-1,25 | М7-М9 | 5,9 | 6 | 60 | 18 | 4 |
| 6RP02D059X68N27P1,25 | 0,5-1,25 | М7-М9 | 5,9 | 6 | 68 | 27 | 4 |
| 6RP02D065X63N23P1,5 | 0,5-1,5 | М8-М11 | 6,5 | 8 | 63 | 23 | 4 |
| 6RP02D065X75N33P1,5 | 0,5-1,5 | М8-М11 | 6,5 | 8 | 75 | 33 | 4 |
| 6RP02D079X63N25P1,75 | 0,75-1,75 | М10-М12 | 7,9 | 8 | 63 | 25 | 5 |
| 6RP02D079X75N36P1,75 | 0,75-1,75 | М10-М12 | 7,9 | 8 | 75 | 36 | 5 |
| 6RP02D099X73N33P2,0 | 0,75-2,0 | М12-М17 | 9,9 | 10 | 73 | 33 | 5 |
| 6RP02D099X73N33P2,5 | 1,5-2,5 | М12-М22 | 9,9 | 10 | 73 | 33 | 5 |
| 6RP02D099X81N42P2,0 | 0,75-2,0 | М12-М17 | 9,9 | 10 | 81 | 42 | 5 |
| 6RP02D099X81N42P2,5 | 1,5-2,5 | М12-М22 | 9,9 | 10 | 81 | 42 | 5 |
| 6RP02D119X100N60P2,0 | 0,75-2,0 | М16 | 11,9 | 12 | 100 | 60 | 5 |
| 6RP02D119X100N60P2,5 | 1,5-2,5 | М16-М22 | 11,9 | 12 | 100 | 60 | 5 |
| 6RP02D119X125N72P2,0 | 0,75-2,0 | М16 | 11,9 | 12 | 125 | 72 | 5 |
| 6RP02D119X125N72P2,5 | 1,5-2,5 | М16-М22 | 11,9 | 12 | 125 | 72 | 5 |
| 6RP02D119X83N40P2,0 | 0,75-2,0 | М16 | 11,9 | 12 | 83 | 40 | 5 |
| 6RP02D119X83N40P2,5 | 1,5-2,5 | М16-М22 | 11,9 | 12 | 83 | 40 | 5 |
| 6RP02D159X108N60P2,5 | 1,5-2,5 | М20-М22 | 15,9 | 16 | 108 | 60 | 5 |
| 6RP02D159X108N60P3,0 | 2,0-3,0 | М20-М27 | 15,9 | 16 | 108 | 60 | 5 |
| 6RP02D159X150N90P2,5 | 1,5-2,5 | М20-М22 | 15,9 | 16 | 150 | 90 | 5 |
| 6RP02D159X150N90P3,0 | 2,0-3,0 | М20-М27 | 15,9 | 16 | 150 | 90 | 5 |
| 6RP02D199X126N90P3,0 | 2,0-3,0 | М24-М27 | 19,9 | 20 | 126 | 90 | 6 |
| 6RP02D199X150N101P4,0 | 2,5-4,0 | М24-М39 | 19,9 | 20 | 150 | 101 | 6 |
| 6RP02D199X150N101P6,0 | 4,0-6,0 | М36-М64 | 19,9 | 20 | 150 | 101 | 6 |
